Verwerking van die koperbuis van die hitteruilerspoel:

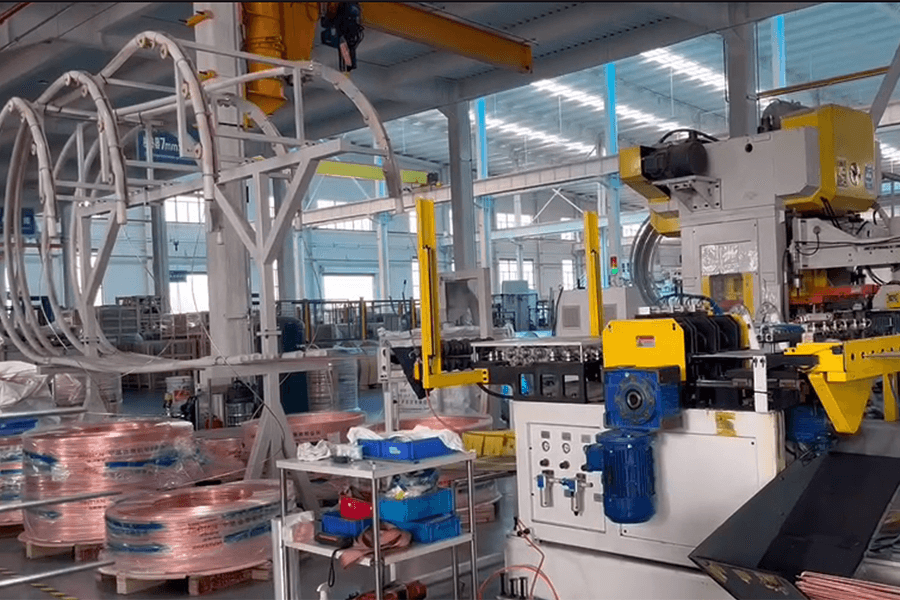

Koperbuislaai

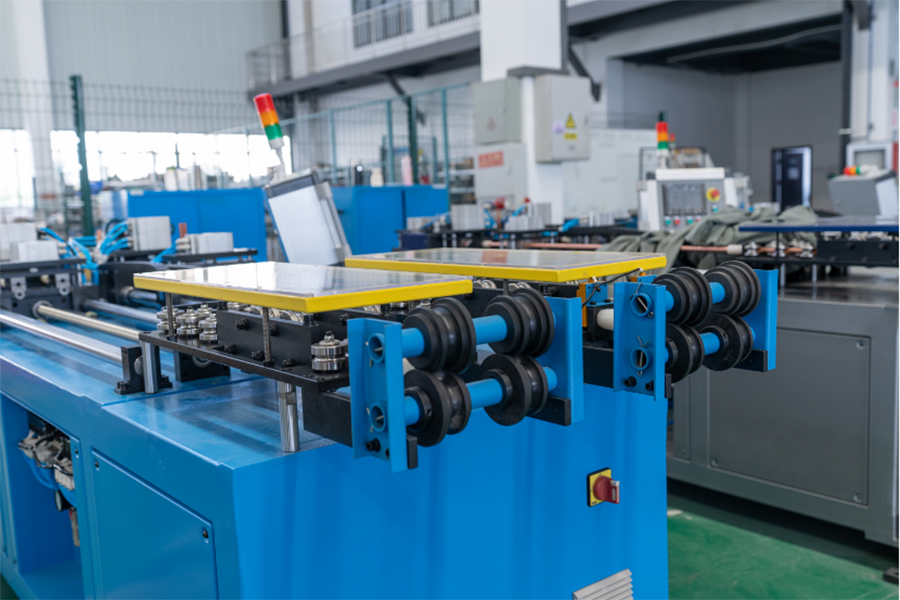

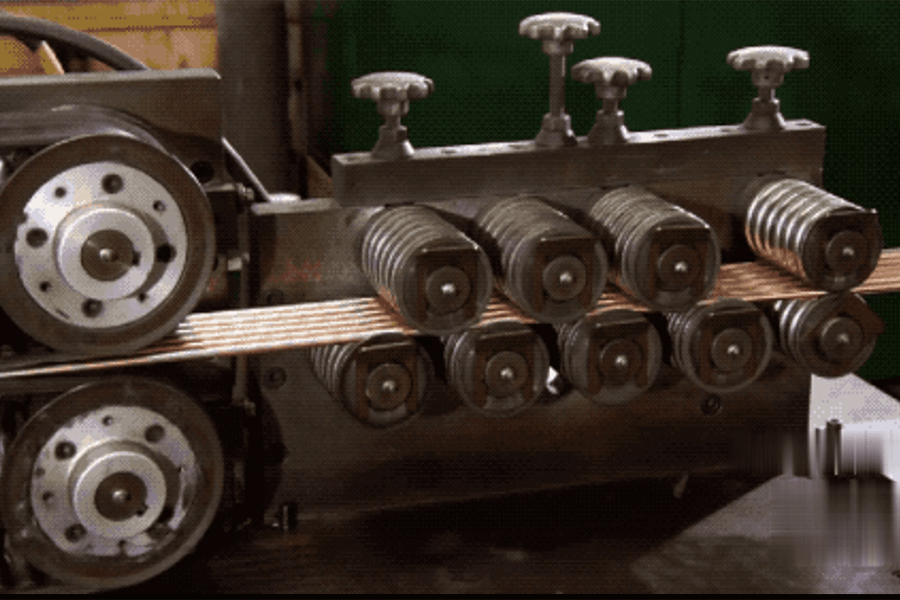

Reguitmaak van geboë koperbuise

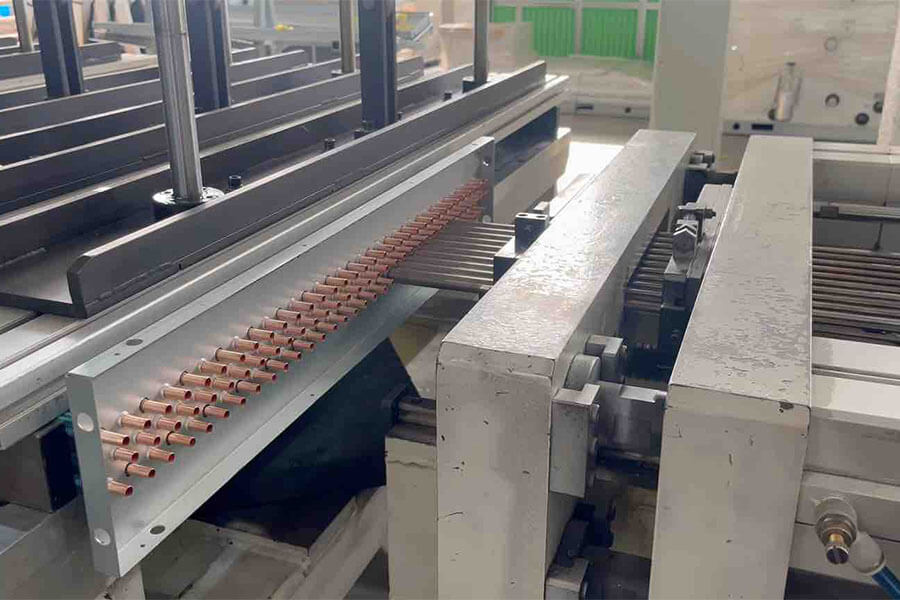

Buig die buis: Buig koperbuis in 'n lang U-vormige buis deur Hairpin Bender

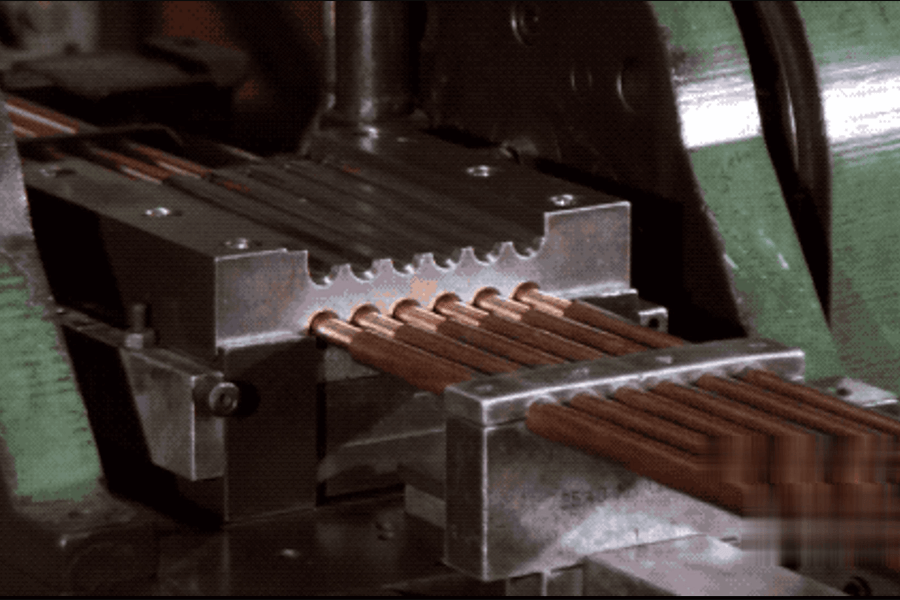

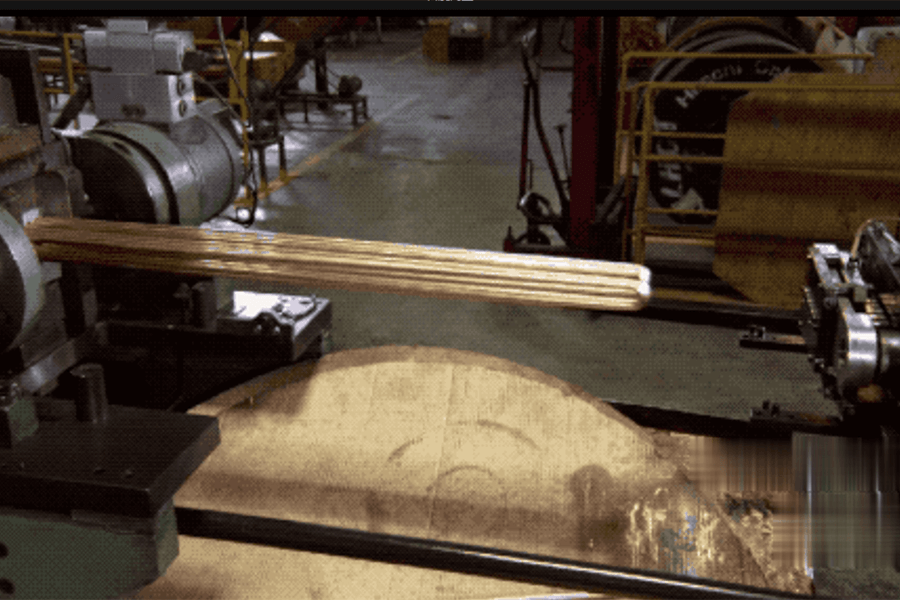

Buis reguitmaak en sny: om die buis sonder skyfies reguit te maak en te sny met 'n buis snymasjien wat die buis op lengte sny
Verwerking van die aluminiumvin van die hitteruilerspoel:

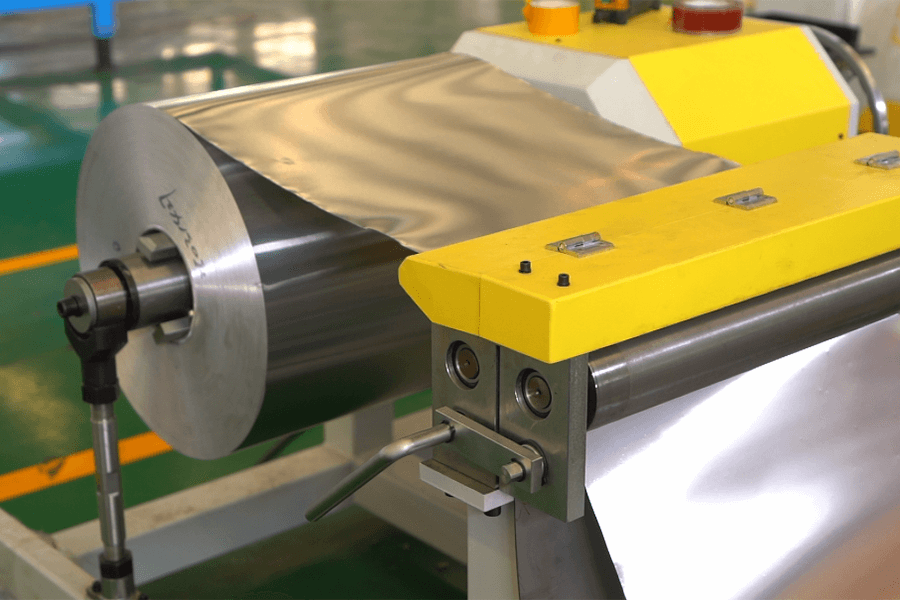

Aluminium Vin Laai

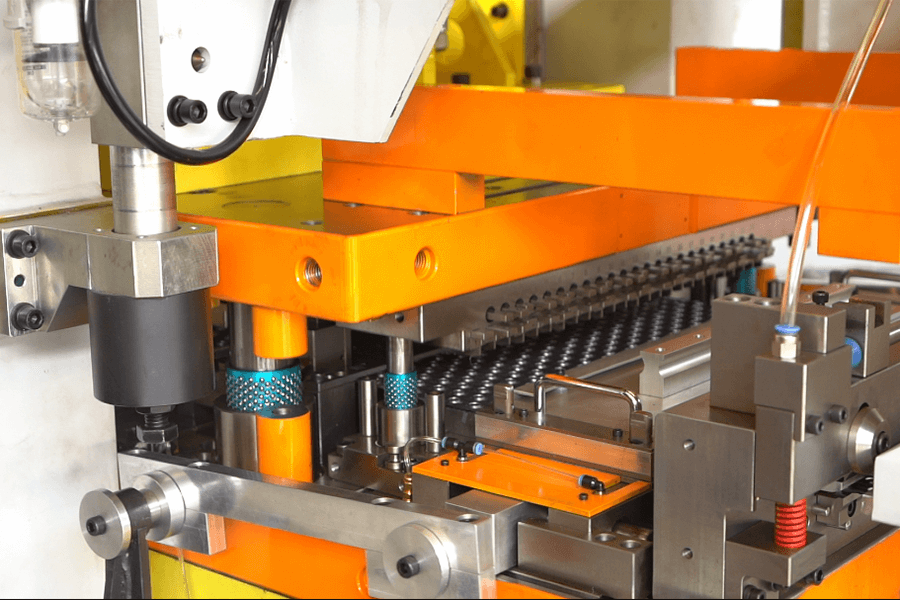

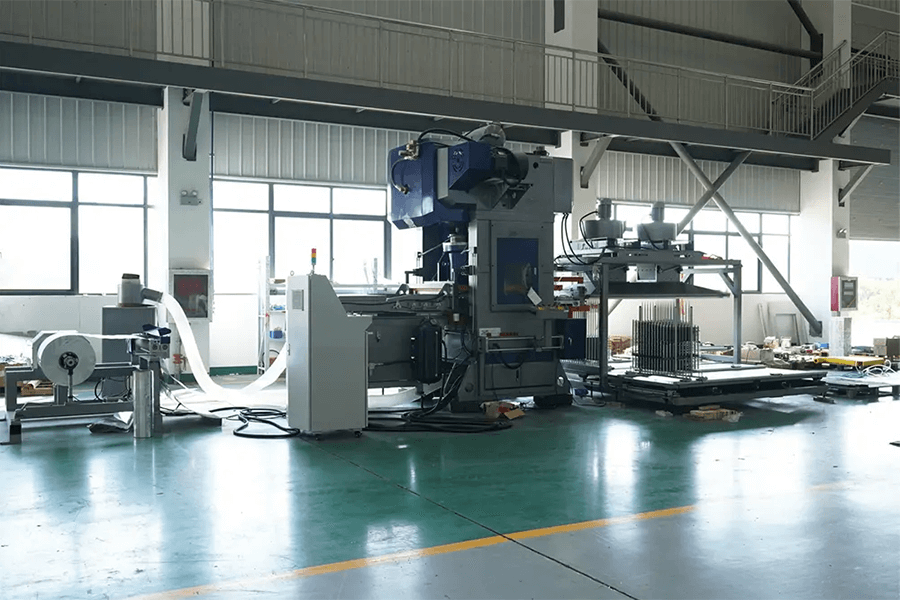

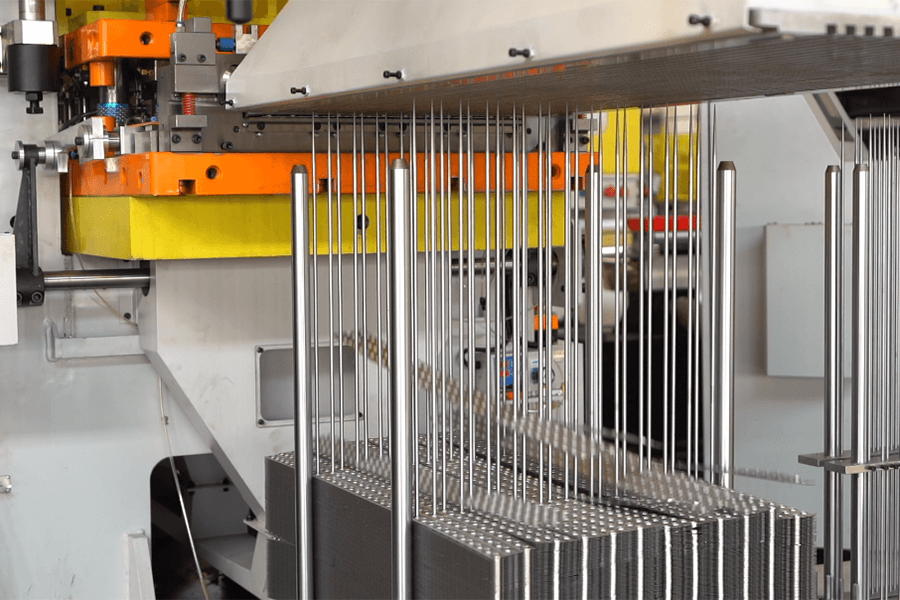

Stampwerk: Die Fin Press verwerk aluminiumfoelie in vinontwerpe deur Fin Press Line

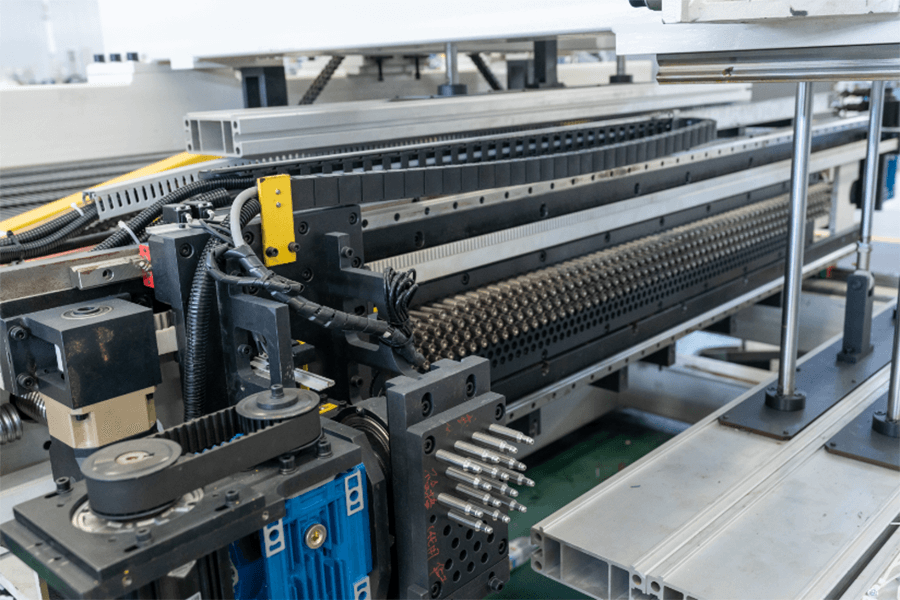

Invoeging van die buis: Die lang U-vormige hitte-uitruiling koperbuis word handmatig of outomaties in die gestapelde vinne geplaas deur SMAC se outomatiese buisinvoeglyn te gebruik.
Uitbreiding: Die koperpyp en vinne word saam uitgebrei om styf te pas, wat die vorming van die hitteruilerspoel voltooi.

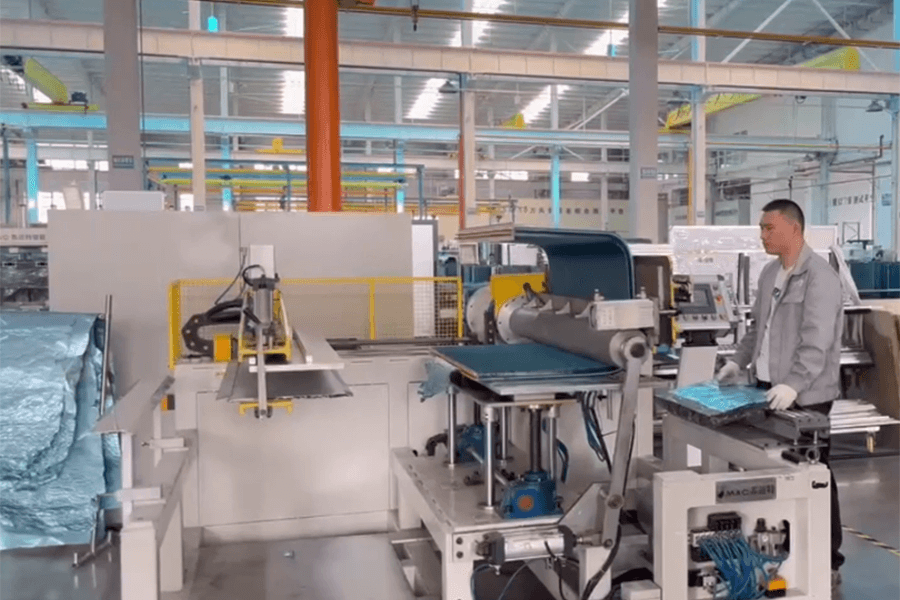

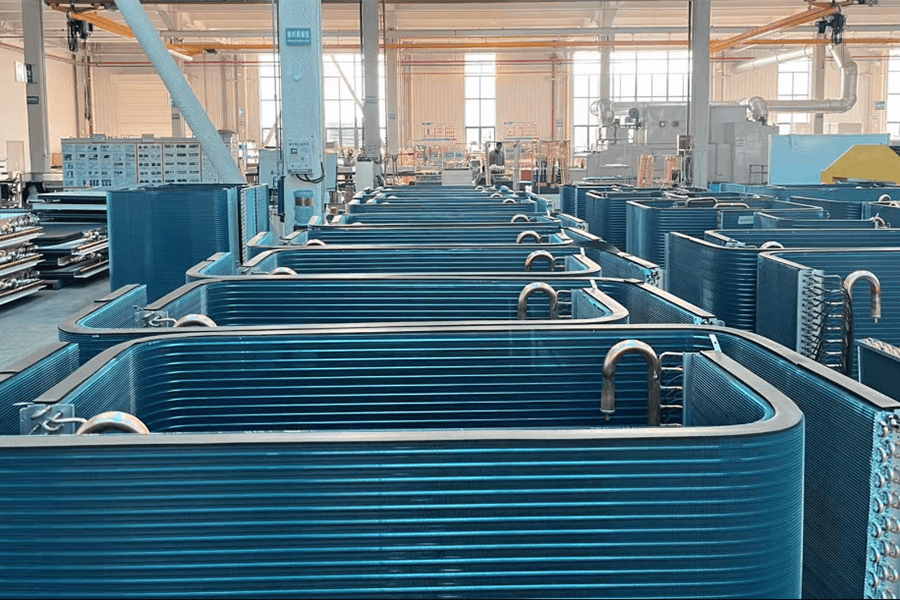

Buiging: Buig die hitteruilerspoel in L-vormige of G-vormige konfigurasies om by die lugversorgingsbehuising te pas met 'n spoelbuigmasjien

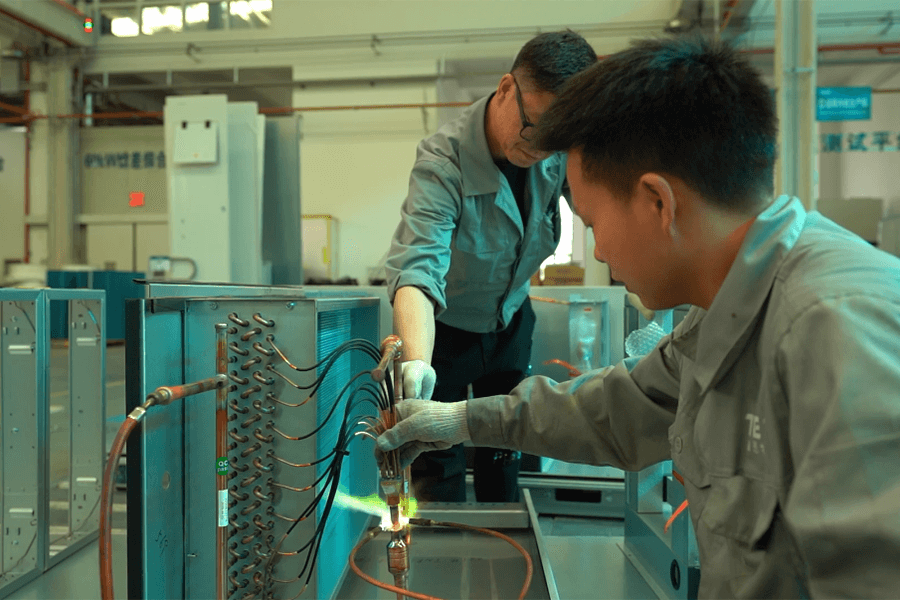

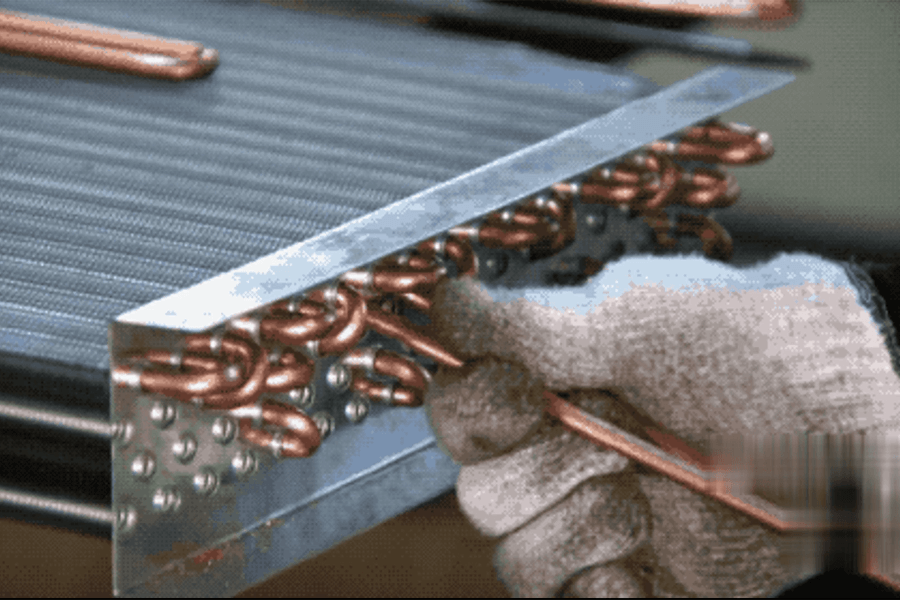

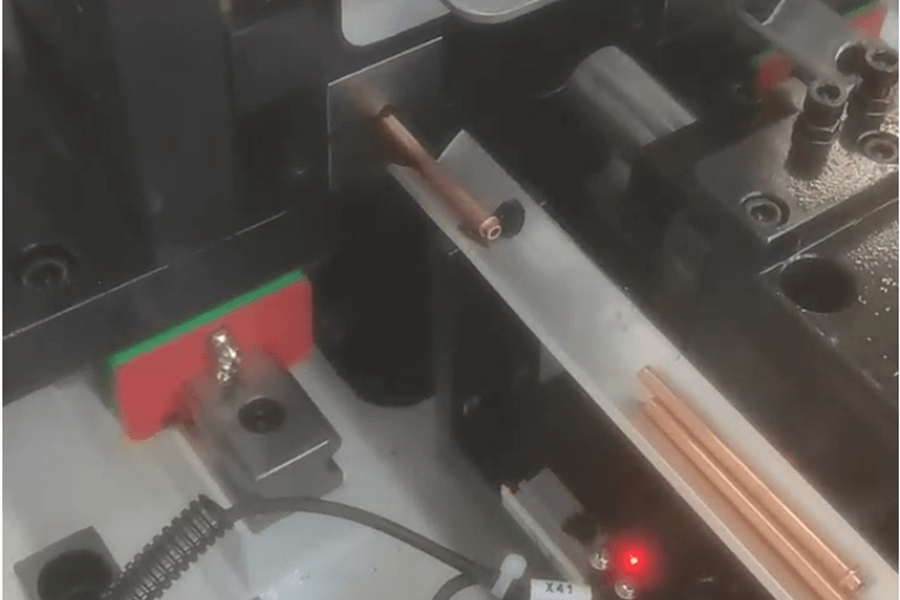

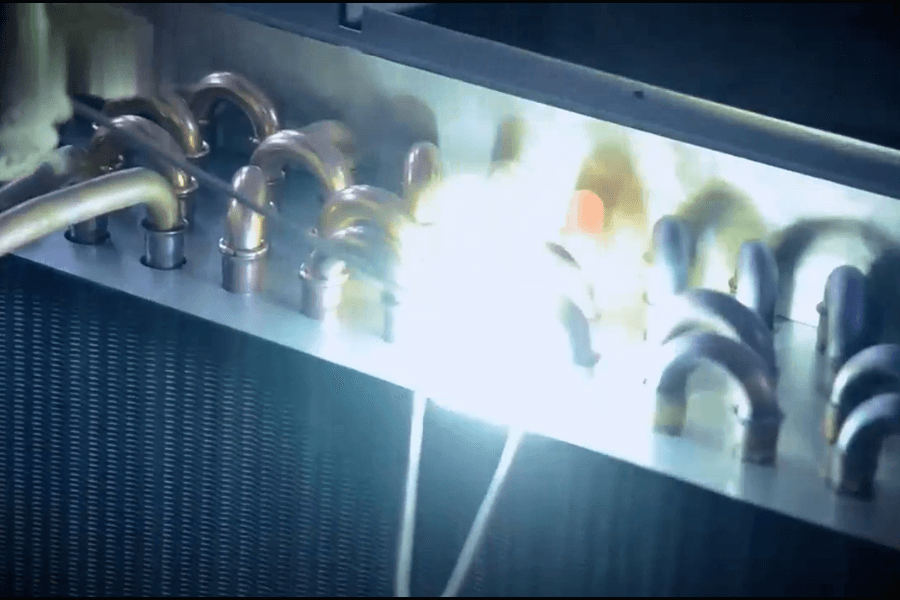

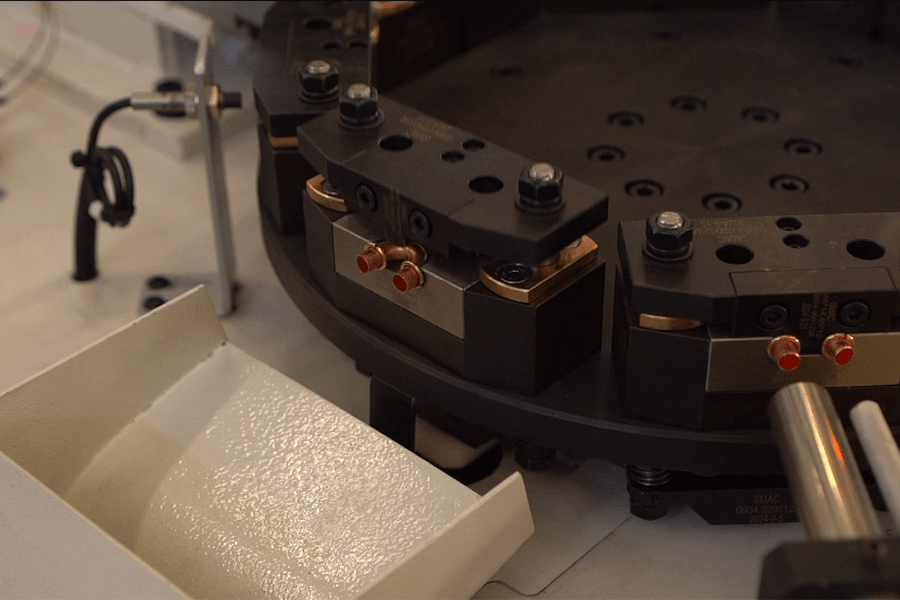

Sweising: Sweis die klein U-buigings gemaak deur Return Bender volgens die vloeipadontwerp
Lektoetsing: Vul die gesweisde hitteruiler met heliumgas, handhaaf druk om lekkasies na te gaan
